空氣開關與漏電開關共性:都是開關。

   空氣開關與漏電開關差別:空氣開關是發生短路事故或故障才動作跳閘,而漏電保護開關是人身發生觸電時才動作跳閘;空氣開關容量可大可小,而漏電保護開關容量不易做大,一般單相居多。

   空氣開關與漏電開關原理不一樣,結構更不一樣,絕對不能替代。

1、漏電即火線與大地之間有電流通過(零線是與大地相接的),一般漏電保護開關的動作電流為30mA。

2、火線和零線兩條線一起繞在電磁鐵上,正常使用時,兩條線上都有電流通過,且大小相等方向相反,故電磁鐵不產生磁力;當漏電或人觸電時(人同時接觸火線和大地而不是接觸火線和零線,觸電保護器只能保護這種情況),只有接火線的這條線有電流通過,故電磁鐵產生磁力,克服彈簧或其他阻力而將開關斷開,起保護作用。

3、電磁鐵上只有一組線圈,正常使用時也有電磁力產生,當通過的電流超過額定電流時,產生的電磁力將超過彈簧或其他阻力,將開關斷開,起保護作用。


4、 漏電保護開關只是用于防止人觸電和漏電,而電路過載(短路)時根本不會起保護作用;空氣開關用于防止電路一過載(有的還有電壓過低保護功能,原理可想而知),不能保護觸電,只是起保險絲的作用,兩者不能混用。

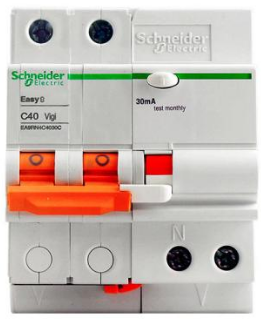

漏電保護器原理:

   所謂漏電就是流入的電流和流出的電流不等,意味著電路回路中有其它分支,可能是電流通過人體進入大地。根據這個原理設計漏電保護。漏電保護器接入端有“火”“零”兩根線。如果“火”和“零”線流過的電流不等,那么感應線圈就會識別微小差別,并通過控制部分,迅速切斷開關(跳閘)。保護漏電流在30mA以下。

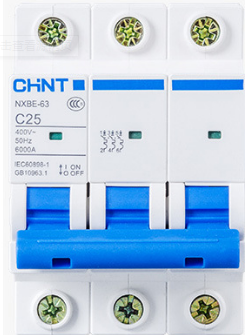

空氣開關原理:
   空氣開關就是過載保護,當回路電流超過規定負載,空氣開關自動短路(跳閘)??諝忾_(kāi)關一般有單獨“火”線接入保護,也有“火”“零”接入同時保護。

兩者各自實現的功能不同,不能互相代替!



   漏電保護器主要實現的是檢測家庭供電回路中,有沒有非正常電流。所謂非正常電流,指的是沒有通過“火線→用電設備→零線”回路的電流,對于這種電流,保護器認為是漏電,它有可能是人觸電造成的,也有可能是線路由于受潮對地漏電造成的。

   如果上述非正常電流超過一定額度(通常閾值高為20mA)時,保護器就起控,斷開供電回路。保護器一定程度上減少了保護人觸電的危險。

   有的漏電保護器也有類似保險絲的功能,即總電流超過一定值時,保護器起控。

   但漏電保護器的起控,是通過控制某個開關斷開來實現的,它不能保證在整個供電回路出現短路時開關觸點還能斷開。

   而實現任何方式下電流超標時都能斷開功能的,只有保險絲。
        所以,即使在電力系統中,各種自動控制和保護裝置,也不能完全取代保險絲(在電力系統中,稱作斷路器)。
