近幾年，隨著光纖通信網絡行業技術的日益成熟，產品的日趨穩定，多種方案的實現越來越靈活且具有較高的可行性。光網絡通信在監控傳輸領域使用的越來越多。下面就幾種常見的光纖傳輸方案進行簡單的匯總，希望對您有所助益，當我們遠距離傳輸時，通常會使用光纖來傳輸。因?yàn)楣饫w的傳輸距離很遠，一般來說單模光纖的傳輸距離在10千米以上，而多模光纖的傳輸距離最高也能達到2千米。而在光纖網絡中，我們常常會使用到光纖收發器。那么，光纖收發器怎么連?我們一起來了解下。

01光纖收發器的作用

   ①光纖收發器可以延長以太網傳輸距離，擴展以太網覆蓋半徑。②光纖收發器可以在10M、100M或1000M以太網電接口和光接口之間進行轉換。③使用光纖收發器構造網絡能夠節省網絡投資。④光纖收發器使服務器、中繼器、集線器、終端機與終端機之間的互連更加快捷。⑤光纖收發器具有微處理器和診斷接口，可以提供各種數據鏈路性能信息。


02光纖收發器有分哪個發射、哪個接收嗎？

   光纖收發器作為光電轉換設備一般是成對使用，但也可以出現光纖收發器與光纖交換機、光纖收發器與SFP收發器配對使用也都很正常，原則上只要光傳輸波長是一樣的、信號封裝格式是一樣且都支持某種協議的即可實現光纖通訊。一般單模雙纖(正常通訊需要兩根纖)收發器是不分發射端和接收端的，只要成對出現的就可以使用。只有單纖收發器(正常通訊需要一根纖即可)才會有分發射端和接收端。不管是雙纖的收發器還是單纖的收發器要成對使用，不同牌子是可以兼容互通的。但是需要速率、波長、模式是一樣的。也就是說不同速率(百兆與千兆)、不同波長(1310nm與1300nm)都是不可以相互通訊的，除此以外，即使是同一個品牌的單纖收發器與雙纖雙纖組成一對是不可以互通的。那么問題來了，什么是單纖收發器，什么是雙纖收發器呢？他們有什么區別？


03什么是單纖收發器？什么是雙纖收發器？

   單纖收發器是指采用的是單模光纜，單纖收發器是只用一根芯，兩端都接這根芯，兩端的收發器采用不同的光波長，所以能在一根芯里傳輸光信號。雙纖收發器就是采用了兩根芯，一根發送一根接收，一端是發的另一端就必須插在收的口，就是兩端要交叉。


1、單纖收發器

   單纖收發器既要實現發射功能又要實現接收功能，它使用的波分復用技術，將兩束不同波長的光信號在一根光纖傳輸從而實現的發送與接收。所以單模單纖收發器它是通過一芯光纖來傳輸，那么發射和接收光都是同時通過一根光纖芯來傳輸。這樣的情況，要實現正常通訊就必須用到2種波長的光來區分。因此單模單纖收發器的光模塊發射光波長就有2個，一般是1310nm/1550nm，這樣一對收發器的互連的2端就會存在區別:一端收發器發射1310nm，接收1550nm。另一端則是發射1550nm，接收1310nm，那么方便用戶區分，一般就會用字母來代替。就出現了A端（1310nm/1550nm)，B端（1550nm/1310nm).用戶使用必須AB配對使用，不可AA或者BB連接。AB端只有單纖光纖收發器才會使用到。


2、雙纖收發器

   雙纖收發器有TX口(發射口)與RX口(接收口)，兩個口都是發射一樣的波長1310nm，接收也都是1310nm，所以接線時采用的平行的兩根光纖交叉連接。


3、如何區分單纖收發器與雙纖收發器？

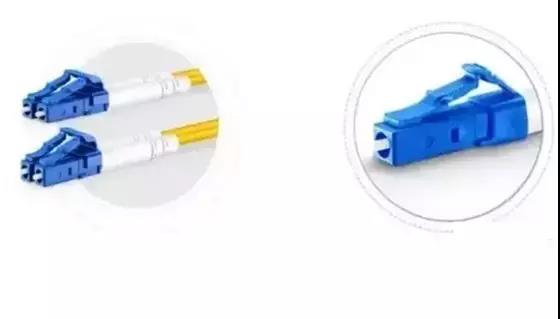

   目前有兩種方法可以區分單纖收發器與雙纖收發器。①當光纖收發器內嵌光模塊時，光纖收發器按照所連接的光纖跳線的纖芯的數量的不同分為單纖收發器與雙纖收發器。其中單纖收發器（右圖）連接的光纖跳線的線性為一個纖芯，這一個纖芯既負責傳輸數據又負責接收數據；而雙纖收發器（左圖）所連接的光纖跳線的線性為兩個纖芯，其中一個纖芯負責傳輸數據，另一個纖芯負責接收數據。

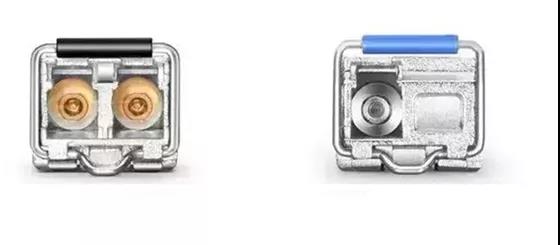

   ②當光纖收發器沒有內嵌光模塊時，需要根據所插入的光模塊來區分是單纖收發器還是雙纖收發器。當光纖收發器內插入的是單纖雙向光模塊，即接口為單工類型時，此光纖收發器為單纖收發器（右圖）；當光纖收發器內插入的是雙纖雙向光模塊，即接口為雙工類型時，此收發器為雙纖收發器（左圖）。

04光纖收發器的指示燈與連接

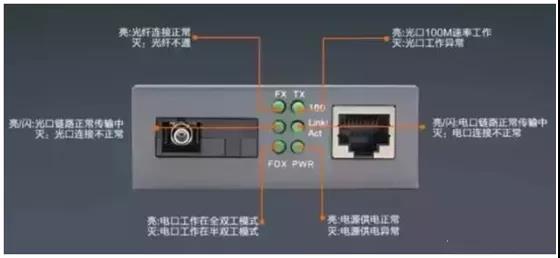

1、光纖收發器的指示燈

      對于光纖收發器的指示燈，我們?cè)谇懊嬗幸黄恼聦?zhuān)門有講到這個內容。這里我們通過一張圖來重溫下，就更清楚了。

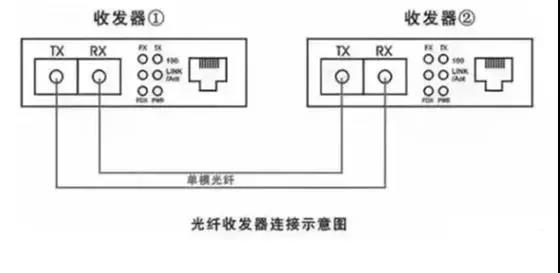

2、光纖收發器的連接

組網原理圖

   光纖收發器在弱電工程中非常的常用，在傳輸非常方便，也是非常適合應用到各種場景，在弱電系統中是一個重要網絡傳輸?shù)牡呐浼Ｈ蹼姽こ袒臼怯眠@個些方式進傳輸，傳輸一定根據現場條件，靈活組網，選擇不定要最好，但一定要最適合項目的，這樣可以讓網絡達到最好的運行效果，讓企業降到最合適的成本。
