在建筑工程項目的設計中，設計院方面的設計經常采用VRV空調系統，究竟什么是VRV空調？有哪些優點？


一、VRV空調系統簡介

   VRV空調系統全稱為VariableRefrigerantVolume系統，即變制冷劑流量系統。系統結構上類似于分體式空調機組，采用一臺室外機對應一組室內機（一般可達16臺）?？刂萍夹g(shù)上采用變頻控制方式，按室內機開啟的數量控制室外機內的旋渦式壓縮機轉速，進行制冷劑流量的控制。

   VRV空調系統與全空氣系統，全水系統、空氣—水系統相比，更能滿足用戶個性化的使用要求，設備占用的建筑空間比較小，而且更節能。正是由于這些特點，其更適合那些需經常獨立加班使用的辦公樓建筑工程項目。

   VRV空調系統的設計包含兩個部分：空調設備選型及空調管路設計；空調系統控制設計，前一部分內容由設計院的暖通工程師設計，后一部分內容通常由提供全套產品的系統工程承包商配套設計。

二、VRV空調系統的控制方式

1、VRV空調系統的常規控制

　 　此控制方式相對簡單，每一臺室外機對應若干臺（通常最大約為66臺）室內機，各組VRV空調系統均獨立運行控制，就地遙控器設置可按工程實現情況采用一個遙控器對應一臺室內機，或一個遙控器對應若干臺室內機，是一種比較經濟實用的控制方式。

　 　該控制方式均為末端就地控制，無集中監控管理環節，在實際使用過程中，室內機的溫度值設定，開機時間，開機數量隨意性比較大，其使用上的靈活性、方便性常常是以犧牲能耗為代價，從純節能角度講效果并不明顯。

2、VRV空調系統的集中控制

　 　配置了獨立控制管理系統的控制方式，與目前VRV空調系統采用的控制方式相比較，增加了集中控制管理環節，可以在控制室內對遠端各組VRV空調系統進行監控管理，是一種比較完善的控制方式，但投資明顯增加。

　 　對圖中所示的控制方案，可以根據用戶的使用規模、投資能力、管理要求進行組合配置。此方案的不足之處是與建筑物內的其它弱電系統無功能關聯，尤其在智能化建筑設計中，不利于弱電系統功能的綜合集成。



3、VRV空調系統的網關控制

　 　由于VRV空調系統的室內機與室外機是一個閉環控制運行系統，且室外機始終處于侍服或運行狀態，以致于按照傳統方式設置的樓宇自控監控點顯得缺少實際意義，唯一能考慮的只是在其配電回路中設置監控節點，起到按時間程序設定開啟系統的功能，控制不必要的能源浪費。

　　 經過對VRV空調系統控制產品的深入了解，發現相當多的VRV產品制造商都已相繼開發出了基于BACnet協議專用網關的接口設備，可以滿足將VRV空調系統納入建筑物樓宇自控系統中。

   VRV末端設備的運行狀態是通過BACnet網關接口上傳信號至建筑物自控中心的BAS或BMS系統，自控中心經該網關接口下傳信號（如初始值設定、控制參數設定等）至末端設備，并對整個VRV空調系統實行系統管理。經對這二個系統的集成，在中央控制中心可以對VRV空調系統實現以下功能：

　?。?/span>1）室溫監視；

　?。?/span>2）溫控器狀態監視；

　?。?/span>3）壓縮機運轉狀態監視；

　?。?/span>4）室內風扇運轉狀態；

　　（5）空調機異常信息；

　?。?/span>6）ON/OFF控制和監視；

　?。?/span>7）溫度設定和監視；

　　（8）空調機模式設定和監視（制冷/制熱/風扇/自動）；

　?。?/span>9）遙控器模式設定和監視；

　?。?/span>10）濾網信號監視和復位；

　?。?/span>11）風向等功能的控制與管理


三.VRV和多聯機的區別

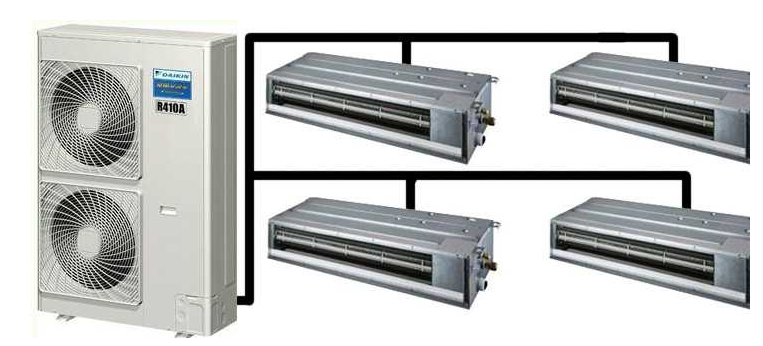

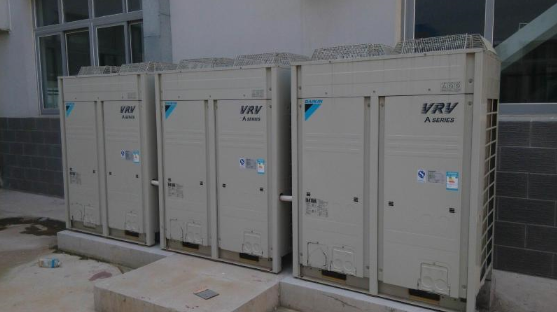

我們通過兩張圖片，從圖片分析VRV和多聯機的區別。

一、室內機連接臺數

   多聯機：室外機貌似最大只有5匹，只能連接3-4臺室內機的。多聯機5匹以上的好像沒有了。

   VRV空調系統：室外機單臺最大是22匹，可進行組合變成最大的66匹模塊機，最大能連接差不多66臺室內機。


二、銅管和內機的連接方式

   多聯機：有幾臺內機，就從外機處分出幾根銅管的，然后每根銅管對應一臺內機，這種連接方式冷媒的分布是不均勻的，制冷制熱效果也會不一樣，內機離室外機越近效果越好，越遠效果越差。多聯機銅管的單根配管長度是25米，最大配管長度和是70米，超過就不能安裝了。由于外機出的銅管焊點較多，日后故障隱患會大。


三、內機的形式

   多聯機：多聯機一般都是連接普通的風管機的，內機形式選擇較少。（大金多聯機沒的選擇，全部都是套餐機捆綁形式銷售）

   VRV空調系統：能夠和所有形式的內機相連接，掛壁式、風管機、嵌入式、天井機、落地式都是可以的，能夠自由進行搭配。


四、價格

   多聯機：屬于低端機，價格便宜。

   VRV空調系統：中高端機，比多聯機要貴，型號不同價格也不一樣。
