樓宇自控系統是對大樓內所有設備進行智能化管理的一個平臺，樓宇自控系統施工需要很多專業配合，難度比較大，樓宇自控系統施工如何才能做好呢？需要掌握什么知識呢？下面詳解樓宇自控(BA系統)施工要訣及施工中看圖紙的要訣，讓你更全面的掌握BA系統施工知識。



樓宇自控（BA）系統能干什么？

   樓宇自控（BA）系統能讓我們?cè)陔娔X（中央站）前隨時查看任一設備的運行狀態，并根據需要對設備進行遠程起?？刂啤Ｒ部梢灶A(yù)設值設備的啟停時間，或根據預設值條件對設備進行自動啟?？刂?。當某一臺設備出現故障時，它會以報警方式提醒管理人員對該設備進行應急處理。

樓宇自控（BA）系統的圖紙

   BA系統清單必須要有的幾份圖紙：風系統圖、水系統圖，電氣圖。這些圖紙都需要跟甲方索要，不懂的地方聯系現場空調、水、電氣等管理人員，我們作為弱電工作者對于空調、水、電圖稍微看懂一些才行！下面就根據在實際施工中說明下怎么看圖紙中的核心內容。

（1）水：給排水比較簡單，系統圖就可以，看清出集水坑的位置，給水管的位置，大小就可以。

（2）電：電氣、冷電，包括，低壓電器配電圖，這個圖紙要吃透，每一路的控制回路，控制那方面的，是公共照明還是插座要分清。二次回路圖要碰好，因?yàn)橐婕暗娇刂茊?wèn)題，是有源信號控制還是無源信號控制，一定要分清。

（3）風：空調，包括空調風系統圖，水系統圖，這兩張圖紙是你一定要吃透的。里面有風機的數量，類型，以及水系統里面的各個閥門，傳感器的安裝，簡單的說下，風系統里面主要有，風機，送風機、排風機，風柜，新風機，空調風柜，盤管機，這幾種。

   安裝在風機上的傳感器主要有，壓差開關，溫度傳感器，壓差開關走的是開關量信號，可以用RVV的線進行敷設，溫度傳感器走的是模擬量的信號，所以要用RVVP 的線進行敷設，水系統，進水管，回水管，要分清冷凍水管跟冷卻水管，不過正常來說現場很好分，帶有保溫層的就是冷凍水，不帶的直接是裸管的就是冷卻水。

   水管的直徑，要看清水管的大小DN400-DN100是比較常見的。要知道具體管徑大小，方便定制設備。安裝在水管上的傳感器，水流開關，流量計，壓力傳感器，溫度傳感器。

（4）火：消防，一般在國內消防系統的風，水、電系統與弱電系統有界面分離（消防與弱電很多時候是兩家公司在做）。所以消防問題基本不用考慮，但是施工要協調好，因?yàn)橐慌_(tái)風機也許平時是排風，但是消防時要排煙，所以要2套控制思路，即；平時由BA控制，但是消防時一定要切斷BA信號，由消防單獨控制。

總的說來，做BA系統控制需要的資料:

1、首先需要系統圖。系統圖是反映被控設備和被監控設備的數量和具體位置的圖紙。有了它，才能確定DDC控制器的數量和具體位置分布和布線方式。

2、控制原理圖。控制原理圖是說明每種設備控制方式的圖紙。有些設備需要檢測并控制，有些設備只需要檢測，不需要控制。例如，電梯只需要檢測它的運行狀態，是否有故障，具體升降控制由現場人員控制。如果沒有控制原理圖也可以，這就需要甲方對控制設備和控制要求進行說明。

3、點數表。點說表是根據系統圖和控制原理圖做出的控制點數表。這個表可以自己做，做好后和甲方相關人員進行確認。

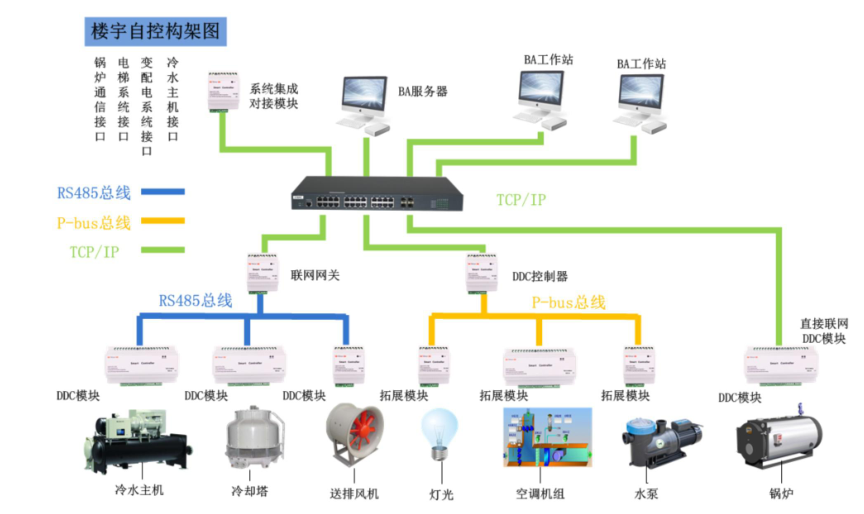

樓宇自控（BA）系統設備簡介：

   樓宇自動化管理分系統監控著大廈內所有機電設備，如冷熱源機組、空調機組、新風機組、變風量末端裝置、給排水、送排風、變配電、照明、電梯等設備。


（1）冷熱源機組：現代的冷熱源一般以冷凍機、熱泵為主，配之以多種水泵、冷卻塔、蝶閥、水位開關、溫度計、流量計等，冷熱源系統是樓宇內暖通空調系統的心臟，也是耗能大戶，控制要求也高，其一般的監控內容如下：

   機組運行參數：包括機組的啟停狀態、故障報警、供回水溫度、流量、各水泵的啟停狀態、故障報警。供回水總管壓差遙測及控制。按給定時間程序開關機組、水泵、冷卻塔、蝶閥等。根據冷/熱負荷來確定所需要的啟動的機組數量，實行機組群控。

（2）空調機組：機組運行參數：包括回/送風溫度、濕度、過濾器堵塞狀態、風機運行狀態和過載報警。按給定時間程序啟停風機。根據溫度調節空調機水閥開度。水閥與風機聯鎖動作。

（3）新風機組：機組運行參數：包括進出口溫度、過濾器堵塞狀態、風機運行狀態和過載報警。按給定時間程序啟停風機。根據溫度調節新風機水閥開度。變風量末端裝置：監視末端裝置的溫度和風量。按給定時間程序啟停風機?？刂颇┒搜b置的風門擋板角度。

（4）給排水監控：監視各種水箱的高、低液位和報警。監視各種水泵的運行狀態和過載報警。按參數要求控制水泵啟停。

（5）送/排風機監控：監視送/排風機的運行狀態和過載報警。按時間程序控制風機啟停。變配電監視：監視高/低壓電氣參數，包括電壓、電流、頻率、有功功率、無功功率、功率因數等。監視開關柜內接觸器運行狀態及故障報警。監視變壓器溫度及故障報警。

（6）照明監控：監視各照明回路的運行狀態。按時間程序控制選定回路主接觸器分合。

（7）電梯監視：監視各電梯運行狀態及故障報警。


樓宇自控（BA）系統施工要點：

（1）空調風系統：包括空調風系統圖，水系統圖，這兩張圖紙一定要吃透。里面有風機的數量，類型，以及水系統里面的各個閥門，傳感器的安裝。簡單的說下，風系統里面主要有，風機，送風機、排風機，風柜，新風機，空調風柜，盤管機，這幾種。

   安裝在風機上的傳感器主要有，壓差開關，溫度傳感器，壓差開關走的是開關量信號，可以用RVV的線進行輻射，溫度傳感器走的是模擬量的信號，所以要用RVVP 的線進行敷設，空調水系統，進水管，回水管，要分清冷凍水管跟冷卻水管，不過正常來說現場很好分，帶有保溫層的就是冷凍水，不帶的直接是裸管的就是冷卻水。

   水管的直徑，要看清水管的大小DN400-DN100是比較常見的。要知道具體管徑大小，方便定制設備。安裝在水管上的傳感器，水流開關，流量計，壓力傳感器，溫度傳感器。電動調節閥的尺寸一定要和做水的施工管理人員溝通確定尺寸，其電動調節水閥也一般由做水管的來施工！

（2）配電：電氣、冷電，包括，低壓電器配電圖，這個圖紙要吃透，每一路的控制回路，控制那方面的，是公共照明還是插座要分清。二次回路圖要碰好，因?yàn)橐O(shè)計到控制問題，是有源信號控制還是無源信號控制，一定要分清。

   水：給排水比較簡單，系統圖就可以，看清出集水坑的位置，給水管的位置，大小就可以。

   火：消防，一般在國內消防系統的風，水、電系統與弱電系統有界面分離（消防與弱電很多時候是兩家公司在做）。所以消防問題基本不用考慮，但是施工要協調好，因?yàn)橐慌_(tái)風機也許平時是排風，但是消防時要排煙，所以要2套控制思路，即；平時由BA控制，但是消防時一定要切斷BA信號，由消防單獨控制。
